中文
英文一種由多種功能助劑改性的水泥基快速修補材料。在生產(chǎn)和使用過程中均無毒、無污染，屬綠色環(huán)保型產(chǎn)品；具有與基層粘結(jié)性好、快凝快干、流動性好、無收縮、高早強、抗裂性能好等特點，且后期強度仍有增長，經(jīng)修補后可有效延長混凝土結(jié)構(gòu)的使用壽命。
一、產(chǎn)品介紹
一種由多種功能助劑改性的水泥基快速修補材料。在生產(chǎn)和使用過程中均無毒、無污染，屬綠色環(huán)保型產(chǎn)品；具有與基層粘結(jié)性好、快凝快干、流動性好、無收縮、高早強、抗裂性能好等特點，且后期強度仍有增長，經(jīng)修補后可有效延長混凝土結(jié)構(gòu)的使用壽命。
二、主要特性
◎單組份，只需加水拌合即可對混凝土結(jié)構(gòu)破損部位進行快速修補；
◎快干，一般在50～60分鐘即可固結(jié)，2～4小時即可投入使用；
◎流動性好，用于混凝土結(jié)構(gòu)表面時可自流平，無需振搗；
◎粘結(jié)力良好，4h粘結(jié)強度大于1.65MPa，24h大于2.5MPa；
◎高早強，4h抗折強度達到6.5MPa，抗壓強度達到30MPa；24h抗折強度大于10MPa，抗壓強度大于50MPa；
◎極低的干縮率，有添加高強增韌組分，因此抗開裂性能良好；
◎無毒無害，環(huán)保型產(chǎn)品。
三、技術(shù)參數(shù)
|
項目 |
指標 |
|
|
流動度（mm）≥ |
初始值 |
200 |
|
沁水率 |
0 |
|
|
凝結(jié)時間（min) |
初凝（min）≥ |
5 |
|
|
終凝（min）≤ |
55 |
|
抗壓強度（MPa）≥ |
4h |
30.0 |
|
|
2d |
40.0 |
|
|
28d |
50.0 |
|
抗折強度（MPa）≥ |
4h |
4.00 |
|
|
2d |
6.00 |
|
|
28d |
8.00 |
|
粘結(jié)強度（MPa）≥ |
2d |
1.20 |
|
|
28d |
1.80 |
四、應用范圍

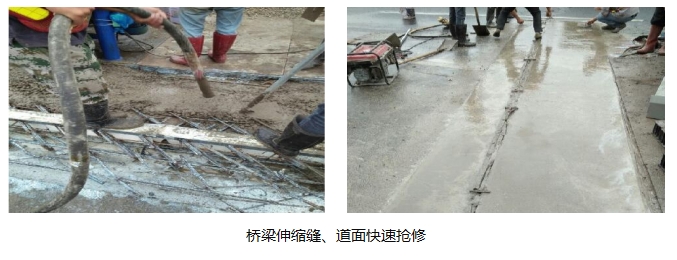

用于各種公路、隧道、橋梁、道路、戰(zhàn)時機場跑道的快速修復和加固，能快速恢復受損結(jié)構(gòu)的強度和完整性。
五、注意事項
◎拌制好的修補砂漿初凝后，不可再次使用；
◎施工后的機具應及時用水清洗干凈，以備下次使用；
◎不要在溫度低于5℃時使用；不要在未穩(wěn)定的裂縫及有明水處使用；
◎特殊工程要求（強度、負溫、凝結(jié)時間或粘結(jié)力等）請與我公司技術(shù)人員聯(lián)系。
六、使用方法及應用
◎表面處理：剔除待修補部位的混凝土面層或其他材質(zhì)面層，剔除深度以見到混凝土新茬為準（如遇鋼筋，要剔至鋼筋后10mm，并在暴露的鋼筋上刷涂水泥基鋼筋阻銹劑，在鋼筋阻銹劑表干后，即可進行修補施工）。清除基底所有雜物、灰塵、油污、泛堿、油漆、浮漿等，并固定松動鋼筋，確?；鶎忧鍧崱⒎€(wěn)固。剔除部位邊界為直角，應盡量為方形，以免影響操作過程及完工后美觀度。施工前應在剔除部位表面噴水，水量以完全潤濕基底，使基底達到飽和面干狀態(tài)為準。如需要提高界面粘結(jié)性，可使用混凝土界面劑。
◎混料：在干凈的容器中加入料水比為100：13～15清水，然后慢慢加入至一袋快速修補砂漿，用電動工具快速攪拌約3分鐘，直至獲得均勻、良好的混合物。以粉料全部潤濕分散均勻為準。切記過分稀釋，影響施工性。一次不要備料過多，以在30分鐘內(nèi)能用完為準?？斩葱扪a可按1:1.5～2.5的質(zhì)量份數(shù)加入級配碎石。
◎施工：將拌和好的修補料用刮板、小鏟或抹子等施工工具填補至修補區(qū)域，用抹子從修補區(qū)的中心開始向邊緣進行修補，使之與原結(jié)構(gòu)表面一致。隨著修補砂漿的硬化，用抹子在修補砂漿抹層上掛抹平整。
◎養(yǎng)護：正常情況下，材料硬化后要保證修補層表面濕潤養(yǎng)護1天。在炎熱（氣候高于30℃）、干燥、多風的氣候條件下，要及時澆水養(yǎng)護或用潮濕的麻袋片覆蓋，麻袋片上再覆蓋厚的聚乙烯塑料薄膜。
首頁
工程案例
新聞資訊
聯(lián)系我們
